| 起源の場所: | 広東省、中国 |
| ブランド名: | GCC |
| 証明: | ISO/GMP/CE |
| モデル番号: | FFUA |
| 書類: | GCC-FFU-500-Cleanroom-Layou...ut.pdf |

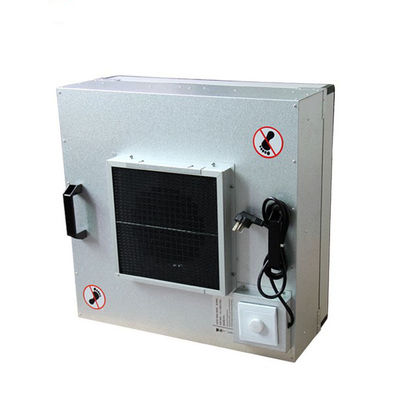

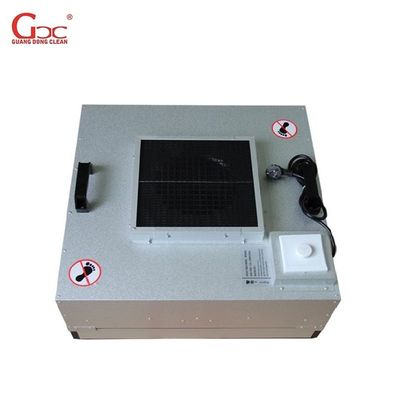

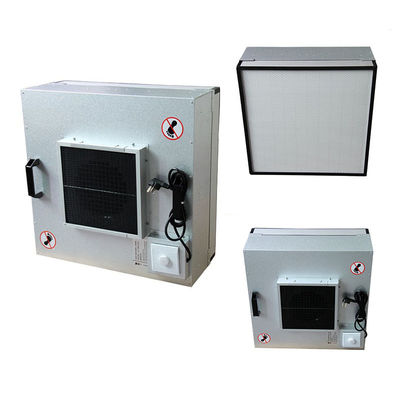

FFUはファンフィルターユニットの略です。これは、動力とろ過機能を備えた一種の空気供給装置です。FFUの上部から空気が取り込まれ、HEPAフィルターを通過します。ろ過された空気は均等に出口から出て、モジュール接続が実行されます。
FFUはクリーンな空気と粒子制御を提供します。FFUはクリーンルームの天井に設置され（25％から100％のカバー率）、一般的な寸法は2'*2'または2'*4'または4'*4'またはお客様のご要望に応じたその他のカスタムサイズです。
1. 製品材料
a. ボックス構造：SGLD。（オプションでステンレス鋼）
b. 吸気口には、取り外し可能なファン保護ネットと気流偏向リングがあり、気流のスムーズさを確保できます。
そして建設中の安全を保護します。
c. ファンボックスの角の周りには、HEPAフィルターを接続するための羽目板があります。
d. ファン:
(a) タイプ：遠心ファン。
(b) インペラー材質：プラスチック/アルミニウム。
(c) 風速：0.35m/s～0.62m/s、速度調整可能。初期抵抗：≤130Pa、最終抵抗：≤200Pa。
(d) 高静圧は、フィルター/ディフューザープレート/高床/クリーンルーム/ドライコイルおよびリターンダクトの圧力損失を克服できます。
(e) ノイズレベル：<58dB(A)(0.45m/s)
(f) 電源：単相220V 50Hz（お住まいの地域の電圧に合わせて変更可能なプラグを装備できます）。
(g) 端子箱：3穴クイック電源接続。
(h) AC電源プラグ：中国CPCS-CCC（タイプI）。
2. 制御システム
a. オプションの集中制御：FFUグループ制御システム、現場およびリモートのON/OFF制御が採用され、FFUループの動作状態が信号によって工場の集中監視に持ち込まれます。中央制御コンピュータは、FFUの起動、停止、速度調整を操作し、FFUの動作および過負荷状態を表示できます。
b. 故障とダウンタイムの表示を提供します。

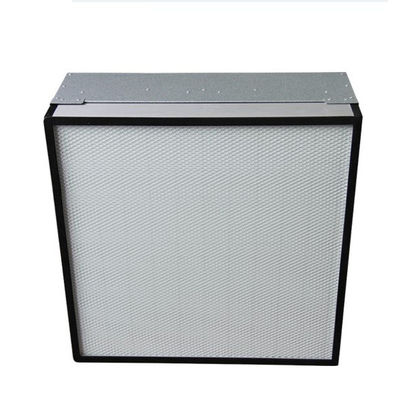

3. HEAPフィルター
a. フィルター材質：H13/h14（99.97-99.99％@0.3μm）グラスファイバー。
b. フレーム：アルミニウム合金。
c. フィルターは工場出荷前に厳密にテストされており、テストレポートを提供できます。
| 項目 | GCC-FFUA-1 | GCC-FFUA-2 | GCC-FFUA-3 | GCC-FFUA-4 | |
| サイズ（幅x長さx高さ） | 575x875x275mm | 920x615x275mm | 575x1175x275mm | 615x1225x275mm | |
| 風量 | 800～900m³/h | 800～900m³/h | 1100～1200m³/h | 1100～1200m³/h | |
| 風速 | 0.35～0.55m/s | ||||
| 全圧 | 230Pa | 230Pa | 230Pa | 230Pa | |
| 電力 | 100W | 100W | 100W | 100W | |
| 重量 | 25kgs | 27.5kgs | 34kgs | 37.5kgs | |
| 騒音 （HEPAフィルターの下1m） |
55～63dB | ||||
| 振動 | 0.2～0.7mm/s | ||||
| 制御モード | 手動またはコンピュータによるグループ制御 | ||||
| オプション |
DOP注入ポート/DOPサンプルポート/差圧降下テストポート/ 差圧降下アラームデバイス |
||||
| HEPAフィルター | サイズ（幅x高さx奥行き） | 570x870x69mm | 915x610x69mm | 570x1170x69mm | 610x1220x69mm |
| 効率 | 99.99％0.3μm | ||||
| フレーム | 高品質陽極酸化アルミニウム | ||||
| 初期圧力降下 | 110Pa@0.45m/s±15% | ||||
| 特性 | PUフォームエンドレスガスケット | ||||
アプリケーション
クラス10,000からクラス10のクリーンルーム、さらには超クリーン組立ライン、クリーンワークオフィス、クリーンブース、クリーンクローゼットなどに適用されます...
